En el sector del agua embotellada y del envasado de líquidos industriales, las botellas de agua de PC o PET de 5 galones (aprox. 18,9 litros) son los verdaderos caballos de batalla de la logística. Una botella aparentemente simple debe resistir líneas de llenado de alta velocidad, manipulación brusca y lavados y reciclaje repetidos. Con la volatilidad de los precios de las materias primas y las regulaciones ambientales cada vez más estrictas, "aligerar el peso sin sacrificar la resistencia" se ha convertido en el objetivo universal de los fabricantes de botellas. Entonces, ¿cómo puede un molde de inyección superior para botellas de agua de 5 galones reducir el peso de la botella de 720 g a 650 g o menos, al mismo tiempo que garantiza una alta transparencia, cero grietas por tensión y supera más de 5000 ciclos de prueba de caída? KSHOW, con sede en Taizhou, la capital del molde de China, con más de 15 años de experiencia en la fabricación de moldes de gran precisión, desglosa los elementos técnicos centrales en este artículo.
Una botella de 5 galones suele tener una altura de más de 400 mm y un espesor de pared de solo 1,2 a 1,6 mm, lo que la convierte en una pieza clásica, grande, con cavidades profundas y paredes delgadas. La masa fundida debe recorrer un recorrido de flujo extremadamente largo desde la puerta hasta la base de la botella. Un diseño deficiente del molde resulta fácilmente en disparos cortos desde frentes de flujo enfriados, líneas de soldadura débiles o bases turbias. La solución de KSHOW se basa en el perfilado de inyección de múltiples etapas impulsado por Moldflow: al segmentar con precisión las velocidades de inyección, el frente de fusión se mantiene avanzando a una velocidad estable, evitando vacilaciones o chorros. Al mismo tiempo, utilizamos un sistema de válvula-compuerta de canal caliente de gran diámetro para garantizar que la presión del empaque se transmita de manera efectiva a la base, manteniendo la contracción dentro del 0,3 % y la uniformidad del espesor de la pared de la base en ±0,05 mm.
El mango de la botella no es un conjunto separado sino una estructura de soporte moldeada integralmente con el cuerpo. La zona del mango presenta cambios abruptos en el espesor de la pared, lo que la hace propensa a marcas de hundimiento y concentración de tensiones. KSHOW aplica una optimización progresiva del espesor de la pared en la zona de transición e implementa circuitos de enfriamiento independientes para una extracción de calor intensificada. Para el desmolde, un mecanismo de extracción del núcleo de deslizamiento lateral accionado por un cilindro hidráulico funciona con expulsión asistida por nitrógeno para garantizar que la botella se suelte suavemente sin blanquearse ni deformarse. Para aplicaciones de botellas de PET, KSHOW también ofrece soluciones de moldes integrados de inyección, estiramiento y soplado que mejoran aún más la dureza y el rendimiento ante caídas.
En el segundo semestre de 2025, una empresa sudamericana de agua embotellada que opera más de diez líneas de llenado (“Cliente L”) lanzó un proyecto de autofabricación de botellas. El problema era clásico: las botellas compradas sufrían grandes variaciones en el grosor de las paredes entre lotes, lo que provocaba frecuentes atascos en el llenador y una tasa de rotura en el envío del 3,2%. Al recibir la consulta, KSHOW diseñó un molde de inyección para botellas de agua de PC de 5 galones y dos cavidades de un solo molde, con un objetivo de peso de botella de 680 g y un tiempo de ciclo de 48 segundos. Utilizamos acero de calidad espejo ASSAB S136 ESR para las cavidades, con enclavamientos cónicos y componentes de guía de precisión para garantizar la precisión de la sujeción. La primera prueba logró una tolerancia de peso de ±2 gy una tasa de aprobación de la prueba de caída del 99,6 %. Todo el proyecto, desde el contrato hasta el envío del molde, tardó sólo 42 días. Desde entonces, el cliente L ha reducido las roturas a menos del 0,5%, ahorrando más de 350.000 dólares al año en costes de adquisición.
Muchos compradores se centran únicamente en el precio del molde, pasando por alto tres detalles que afectan profundamente el costo de propiedad a largo plazo:
1. Tratamiento Anticorrosión del Canal de Enfriamiento. Los moldes para botellas de agua hacen circular grandes volúmenes de agua de refrigeración en recorridos largos. Sin un tratamiento anticorrosión, el óxido reducirá la eficiencia de refrigeración en más de un 20 % en un año. KSHOW aplica inserciones de acero inoxidable o niquelado químico a todos los canales de refrigeración, lo que garantiza cero deterioro del rendimiento de la refrigeración durante una década.
2. Diseño de sistema de ventilación redundante. El moldeado de botellas grandes genera enormes volúmenes de gas. Mecanizamos ranuras de ventilación de múltiples etapas en la línea de separación y los insertos del núcleo, complementadas con ventilación asistida por vacío, para eliminar por completo las trampas de gas y las marcas de quemaduras.
3. Piezas de Desgaste Estandarizadas y de Cambio Rápido. Los pasadores de válvulas, sellos y otros elementos de desgaste utilizan especificaciones estándar internacionales, lo que permite a los clientes obtener reemplazos localmente sin esperar piezas OEM.
Entrega global y soporte local

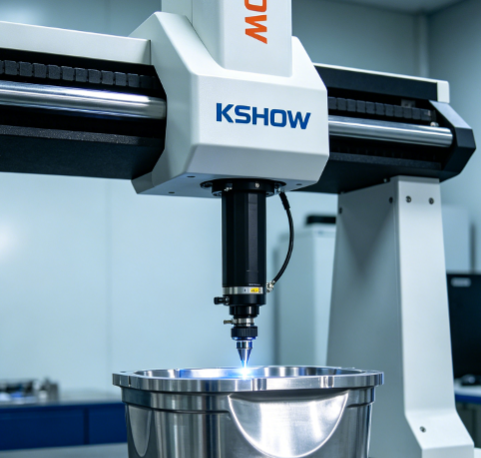

Las instalaciones de KSHOW en Taizhou Huangyan albergan una prensa de sujeción de 1600 toneladas, varias máquinas CNC de pórtico de gran tamaño y MMC Zeiss CONTURA. Las dimensiones máximas de mecanizado de moldes alcanzan los 2500 mm × 2000 mm, con una capacidad de peso de un solo molde de más de 20 toneladas. Recientemente, nuestros ingenieros de servicio completaron una puesta en marcha remota guiada por video para el molde de una botella de agua de un cliente de Asia Central, pasando del embalaje al producto calificado en solo 6 horas.
Póngase en contacto con KSHOW para obtener su propuesta técnica y cotización de molde para botellas de agua de 5 galones:
Sitio web: www.taizhoumold.com
Página del producto: https://www.taizhoumold.com/products.html
Correo electrónico: sale@kshowmould.com
Teléfono/WhatsApp/WeChat: +86-18957424655
Facebook: https://www.facebook.com/share/1CWhNc1SjG/?mibextid=wwXIfr
Suscríbase al canal de tecnología de KSHOW o visite el sitio web oficial www.taizhoumold.com para descargar el "Informe técnico de estudio de caso de tecnología de moldes de cubo grande de KSHOW 2026" (que incluye datos de pruebas de caída para materiales de PC/PET y resultados comparativos de rendimiento liviano). Alternativamente, comuníquese con los ingenieros de moldes de KSHOW a través de WhatsApp/WeChat al +86-18957424655 para programar un taller en línea gratuito sobre soluciones de moldes para cangilones, donde el potencial de reducción de peso se puede evaluar directamente en función de los requisitos de su producto.
mostrar, un especialista líder en moldes de precisión en Taizhou, protege la calidad de su producto y la reputación de su marca con cada cilindro resistente a caídas.
