Contexto de la industria: la demanda de atención médica remodela la fabricación de moldes médicos

El mercado mundial de consumibles médicos de un solo uso continúa expandiéndose de manera constante. Según estimaciones de la industria, el mundodiagnóstico in vitro (IVD) el mercado supera100 mil millones de dólares en 2026, mientras que eltubo de extracción de sangre segmento por sí solo está valorado en aproximadamente7 mil millones de dólares, creciente6-8% anualmente debido al envejecimiento de la población, la ampliación de las pruebas de enfermedades crónicas y la inversión en infraestructura de laboratorio pospandémica.

Esta demanda se traduce directamente en requisitos de capacidad de fabricación de moldes:equipos de infusión desechables, jeringas, tubos de ensayo, placas de Petri, frascos de medicamentos y carcasas de dispositivos médicos Todos dependen de moldes de inyección de alta precisión, normalmente16 a 64 cavidades por herramienta, que debe mantener tolerancias estrictas a lo largo de millones de ciclos.

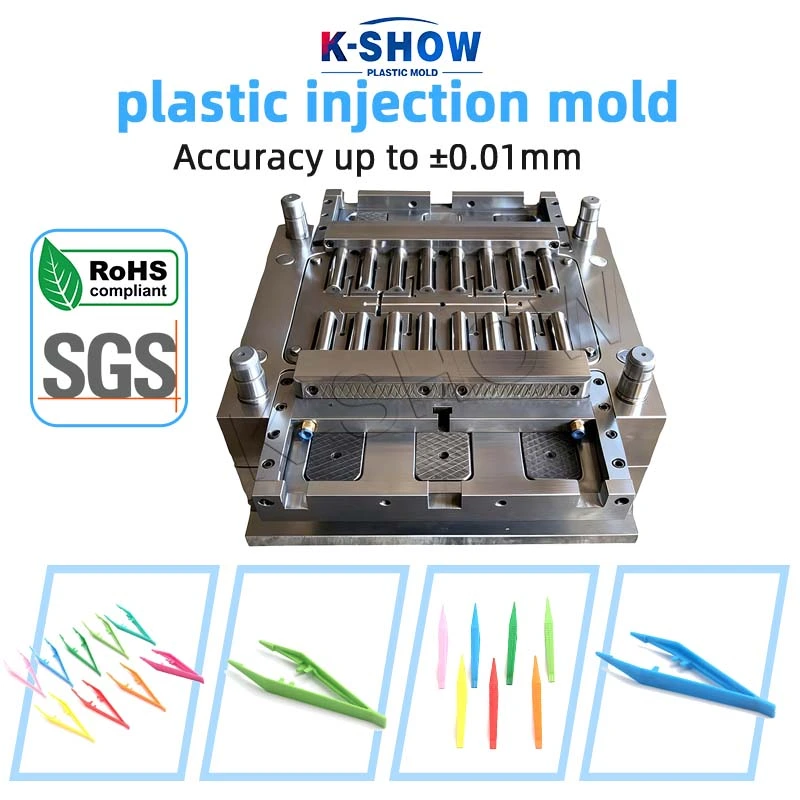

KSHOW, operando comoTaizhou Huangyan K-Show Plastic Mould Co., Ltd., se ha posicionado en este campo durantemás de 20 años de Huangyan, la "capital del molde" de China. La cartera de moldes médicos de la empresa cubreMoldes para tubos de extracción de sangre, moldes para mangos de instrumentos quirúrgicos, herramientas para componentes de infusión y jeringas., con precisión de mecanizado de±0,01mm yCertificación RoHS/SGS sobre materiales. Respaldado porNorma Norma ISO 9001 yIATF 16949 sistemas de calidad,Más de 100 patentes de invencióny exporta aMás de 100 países, KSHOW suministra a fabricantes de consumibles médicos en todo el mundo. Para consultas:venta@kshowmould.com oWhatsApp: +86-18957424655.

 Las demandas técnicas del moldeado de grado médico

Precisión dimensional a escala

Los consumibles médicos se rigen por estándares estrictos (por ejemplo, entornos de producción alineados con ISO 13485 y normas específicas de producto). Las cavidades de molde para tubos de extracción de sangre y jeringas suelen requerirPrecisión dimensional de ±0,01 mm. yacabado superficial Ra 0,2–0,4 µm en paredes huecas: un nivel que exigeinsertos de cavidad rectificados con precisión, acero pulido espejo, ycontrol térmico estable en cada cavidad.

Equilibrio de múltiples cavidades

Con volúmenes anuales de cientos de millones, los moldes médicos casi siempre sonsistemas de múltiples cavidades (32 a 64 cavidades). Consistencia entre cavidades: equilibrio de llenado, equilibrio de enfriamiento yvariación de peso típicamente ≤ 0,5% — determina si una herramienta puede funcionar sin supervisión en una producción de gran volumen.

Limitaciones de materiales y limpieza

Los repuestos médicos se utilizan cada vez más.PP, PE, PET y PC de grado médico, algunos conresistencia a la esterilización gamma. Los diseños de moldes deben adaptarse a ventanas de procesamiento estrechas, evitar zonas muertas donde el material pueda degradarse y respaldar la producción enambientes controlados/limpios. Control de vestigios de puertas ylíneas de separación sin rebabas son fundamentales para los productos que entran en contacto con el paciente.

Tiempo de ciclo y costo por pieza

Para un tubo de extracción de sangre de 5 ml, reducir el tiempo del ciclo de12 s a 9 s aumenta la producción diaria por máquina en25%, reduciendo directamente el costo por pieza, un factor decisivo en las decisiones de adquisición de los fabricantes de consumibles médicos.

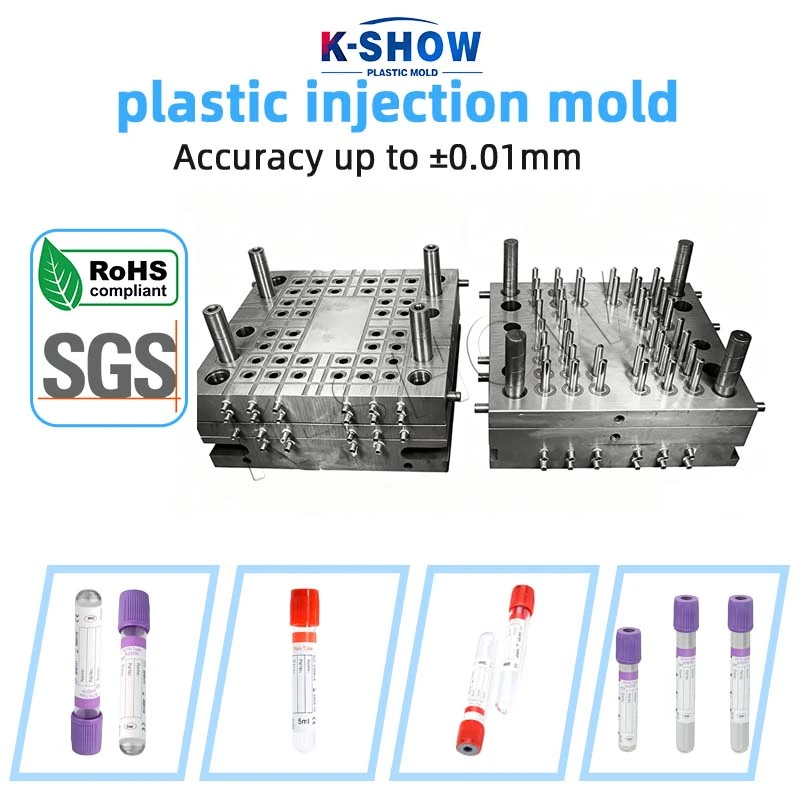

Estudio de caso de KSHOW: Molde de tubo de extracción de sangre de 48 cavidades

Antecedentes del proyecto

En el primer trimestre de 2026, KSHOW entregó unMolde de inyección de canal caliente de 48 cavidades para un fabricante nacional líder de consumibles IVD que produceTubos de extracción de sangre con EDTA de 5 ml. (tapa violeta, cuerpo de PET).

Enfoque de ingeniería

1. Análisis de flujo y enfriamiento del molde: Se realizó una simulación de equilibrio de llenado en las 48 cavidades; adoptadocanales de enfriamiento conformes en insertos de cavidad para mantener la temperatura de la superficie dentro±2°C, minimizando la deformación en paredes delgadas de PET.

2. Fabricación de insertos de precisión: Insertos de cavidad mecanizados enCNC de 5 ejes conpulido espejo hasta Ra 0,2 µm, endurecido a48–52 CDH.

3. Canal caliente equilibrado: ASistema de canal caliente de 48 gotas con zonas de temperatura de boquilla individuales (tolerancia ±1°C) aseguró un llenado uniforme y un control de los vestigios de la puerta.

4. Monitoreo de calidad en el molde: Sensores de presión de cavidad Integrado en 4 cavidades de referencia, vinculado a un sistema de seguimiento del proceso para la trazabilidad pieza a pieza en tiempo real.

Resultados

El molde ha producido más12 millones de tubos en sus primeros seis meses de producción, y el cliente informó unReducción del 28 % en el coste por pieza en comparación con su herramienta anterior de 24 cavidades, impulsada por el mayor número de cavidades y el ciclo más corto de 9,2 s.

Sistema de calidad: la columna vertebral del suministro de moldes médicos

La adquisición de moldes médicos es tanto unadecisión del sistema de calidad como técnico. KSHOW apoya a los clientes médicos con:

l Norma ISO 9001 gestión de calidad y IATF 16949 sistemas de calidad de nivel automotriz: estos últimos brindan la estricta disciplina de documentación estilo PPAP que los OEM médicos esperan cada vez más.

l Certificación de materiales RoHS/SGS y trazabilidad completa del material desde el abastecimiento del acero hasta la entrega final

l Moldeo de prueba interno en las propias máquinas de inyección de KSHOW, permitiendo muestras del primer artículo para ser validado antes del envío

l Paquetes de documentación posventa incluidos informes de calificación de moldes, programas de mantenimiento y listas de repuestos

 Tendencias que darán forma a la fabricación de moldes médicos hasta 2028

Mayor número de cavidades y automatización total

La dirección del viaje es clara:64 cavidades y más herramientas, integradas conMoldeo automático sin bebedero, extracción por robot e inspección visual, dominará los consumibles de gran volumen. La ingeniería interna de KSHOW continúa perfeccionando el equilibrio del canal caliente de muy alta cavidad para estas aplicaciones.

Diseño liviano y de pared delgada

Tubos de pared delgada yembalaje ligero Reduzca el costo del material y la carga de esterilización. Lograr paredes de 0,5 a 0,8 mm con una calidad constante requiere una simulación de flujo avanzada y un control de enfriamiento más estricto, capacidades en las que KSHOW ha invertido durante generaciones consecutivas de herramientas médicas.

Materiales resistentes a la esterilización

La creciente adopción deConsumibles esterilizados con gamma y EO está impulsando la selección de materiales hacia formulaciones que conserven las propiedades mecánicas después de esterilizaciones repetidas. Los diseñadores de moldes deben tener en cuentacontracción y cambios de propiedad de estos compuestos, un área donde KSHOW trabaja en estrecha colaboración con proveedores de materiales para validar las ventanas de proceso.

Crecimiento regional de fabricación médica

La inversión en atención médica en los mercados emergentes (en Medio Oriente, el Sudeste Asiático y América Latina) está creando una nueva demanda de exportaciones de moldes médicos. KSHOW'sRed de exportación de más de 100 países y el soporte multilingüe (inglés, ruso y árabe) lo posicionan para servir directamente a este crecimiento.
